一、概述：

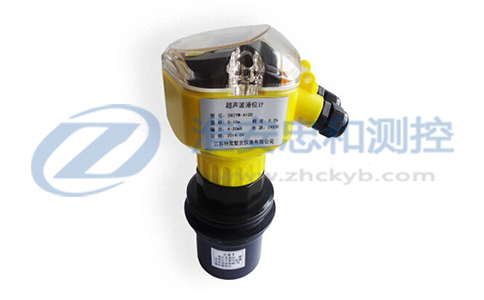

ZH-CYW系列超聲波液位計是由微處理器控制的數字液位儀表。在測量中脈沖超聲波由傳感器發出，聲波經液體表面反射后被同一傳感器接收并轉換成電信號。超聲波液位計具有自動功率調整，溫度補償，抗干擾等功能。由于采用非接觸測量，被測介質幾乎不受控制，可廣泛應用于水環境、酸堿、泥漿、食品等多種環境。
超聲波液位計可采用二線制、三線制或四線制技術，供電回路和信號輸出回路獨立，當采用直流24v供電時，可使用一根3芯電纜線，供電負端和信號輸出負端共用一根芯線；當采用交流220v供電時，或者當采用直流24v供電，要求供電回路與信號輸出回路完全隔離時，應使用一根4芯電纜線。直流或交流供電，具有4~20mADC，高低位開關量輸出。
二、超聲波液位計應用：
1、測量流量、液位、低表壓、真空和比重
2、兩線制最大量程可達30m
3、四線制最大量程可達40m
4、最小分辨率1mm
5、LCD／LED大顯示屏
6、智能信號處理技術
7、配有高低位雙繼電器（僅四線制）
8、全塑料防腐外殼（防護等級lP67）
9、合理的換能器結構（小量程物位計法蘭安裝時，對法蘭接管長度無要求）
10、簡單的按鍵設定參數（無需等待容器排空或加滿，無需附加的遙控器）
11、靈活的安裝方式（螺紋/法蘭、固定孔/支架）
螺紋尺寸： M48*2；M60*2；M78*2
12、交流或直流供電形式可選（僅四線制）
13、當環境潮濕、不通風、揚塵多等環境惡劣建議采用分體式
不可應用場合：
由于以下物質的揮發性氣體或者揚塵的吸聲能力特強，所以一般情況下不可應用，如：發煙硫酸、硝酸、儲存罐中的水泥粉、石灰粉、液體表面有大量的泡沫存在等，同時到達換能器的溫度60℃以上或者儲存罐壓力≥0.4MPa時不可以使用（如果應用場合在帶溫帶壓的儲存罐，訂貨時必須說明）。
三、超聲波液位計技術參數

型號	ZH-CYW
量程	0~5m/10m /15m /25m/30m
盲區	0~15m：0.6m；0~20m：0.8m；0~30m：1.2m；0~40m：1.5m
精度(空氣中)	量程的0.2％ 0.5％（常規精度）
電流輸出	4~20mA
輸出分辨率	實際量程的0.03％
輸出負載	0~500Ω
開關量輸出	高位、低位繼電器常開
繼電器規格	AC250V 5A/DC30V
顯示分辨率	1cm
顯示方式	4位LCD液晶(字高15cm) 或6位LED數碼管
輸入電源	DC24V(±10％)80mA或AC220V 50mA
溫度補償	全范圍自動
介質溫度	-20℃~+80℃
壓力范圍	±0.1MPa
聲波束角	5°(3db)
檢測周期	1秒
參數設置	3位有感按鍵
電纜裝置	PG13.5密封套
外殼材質	ABS
傳感器材質	PVC
防護等級	IP67
安裝方式	螺紋(法蘭)或固定孔(支架)
安裝要求	探頭發射面應伸出容器安裝口

四、超聲波液位計主要技術指標

功能	一體型超聲波液位計	分體式超聲波液位計
量程	0~5米 10米 15米 20米 25米 30米	0~5米 10米 15米 20米 25米 30米
測量精度	0.5~1%	0.5~1%
分辨率	3mm或者0.1%	3mm或者0.1%
顯示	中文液晶	中文液晶
模擬輸出	4 線制 4～20mA/510Ω負載 2 線制 4～20mA/250Ω負載	4～20mA/510Ω負載
繼電器輸出	可選配 2 組 AC 250V/ 8A 或 DC30V/ 5A 狀態可編程	（可選配）單通道為 2 組，雙通道是4組AC 250V/ 8A 或DC 30V/ 5A狀態可編程
供電	標配 24VDC 可選 220VAC+15% 50Hz	標配 220VAC+15% 50Hz 可選 24VDC 120mA 定做 12VDC 或電池供電
環境溫度	顯示儀表-20～+60℃，探頭-20～+80℃	顯示儀表-20～+60℃，探頭-20～+80℃
通訊	RS485	RS485
防護等級	顯示儀表 IP65，探頭 IP68	顯示儀表 IP65，探頭 IP68
探頭電纜	無	標配10米
產品功耗	一體式二線制用 24V 電源供電，不能帶繼電器，功耗是 30mA。具體功率如下：無繼電器是 24×30mA=0.72W；一體式四線制用 24V 電源供電，不帶繼電器功耗是 80mA，帶一個繼電器是要 105mA，2 路繼電器 130mA, 具體功率如下：無繼電器是 24×80mA=1.9W； 1路繼電器是24×105mA=2.5W； 2路繼電器是24×145mA=3.1W；	分體式用 24V 電源供電，不帶繼電器功耗是 100mA，帶一個繼電器是要 120mA，2 路繼電器 145mA,3 路繼電器要 170mA，4 路繼電器要 190mA. 具體功率如下：無繼電器是 24×100mA=2.4W； 1路繼電器是24×120mA=2.9W；2路繼電器是24×145mA=3.5W； 3路繼電器是24×170mA=4.1W；2路繼電器是24×190mA=4.6W；

五、超聲波液位計產品選型

ZH-CYW-	超聲波液位計
型式	A	一體式兩線制（常規）
	B	一體式三線制
	C	一體式四線制
	D	分體式四線制精簡型
	E	分體式四線制標準型
量程		2	L=0~2000mm
		3	L=0~3000mm
		......	......
		30	L=0~30000mm
		客戶指定	L=0~Nmm
電源電壓			D	DC24V LCD液晶顯示
			E	DC24V LED數碼管顯示
			A	AC220V LCD液晶顯示
探頭加長				**mm

六、超聲波液位計的安裝：

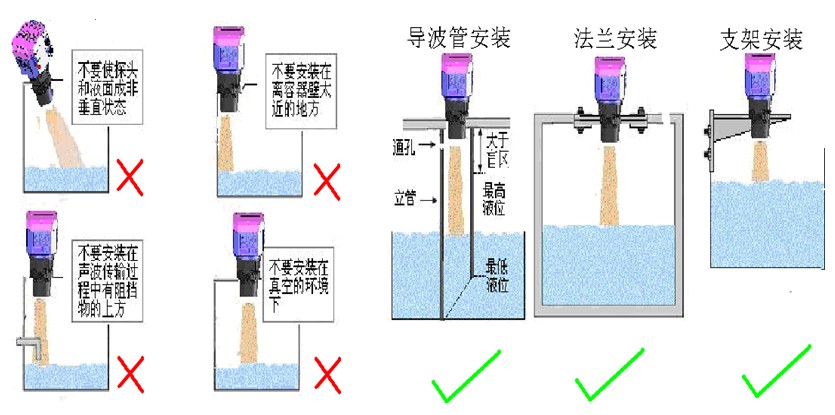

一）超聲波液位計的安裝方式選擇的正確性選擇

二）超聲波液位計不同形式的安裝要求
1、平頂罐的安裝
平頂罐一般都有一個很短的接管，接管的基準面是法蘭的下底面，在接管長度≤60mm，接管內徑≥100mm，接管內壁平整無毛刺、凸起物的前提下，安裝后探頭的發射面低于法蘭的下底面 3cm 就可以測量。

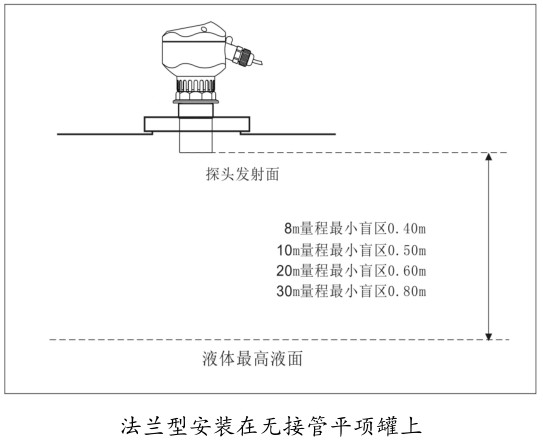

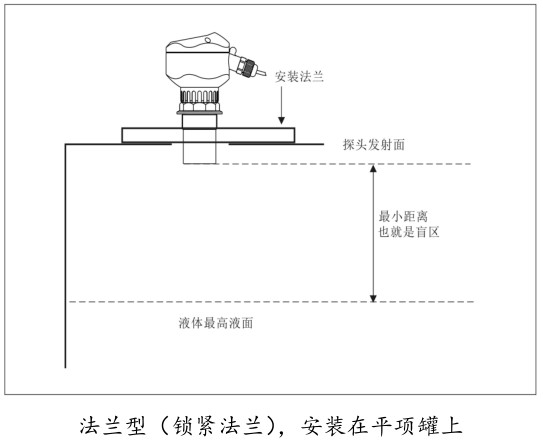

最理想的安裝是直接將儀表安裝在平頂容器上，不使用接管，容器上的圓形開口就可以足夠固定安裝用的法蘭或者萬向節。探頭發射面是在基準面以下。

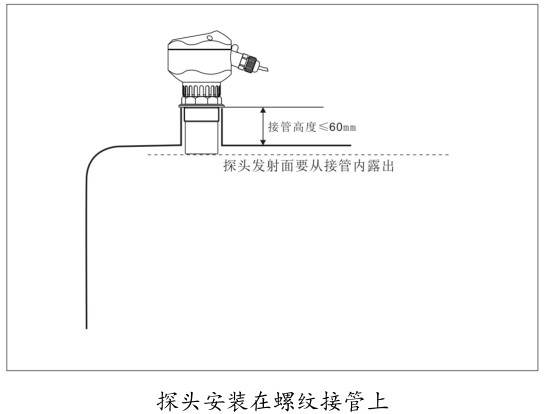

安裝在跟探頭一樣的螺紋接管上，在這種情況下，接管的內徑大小跟探頭的外螺紋幾乎一樣，探頭的發射面必須伸出接管 1cm 以上，不能縮在接管內。

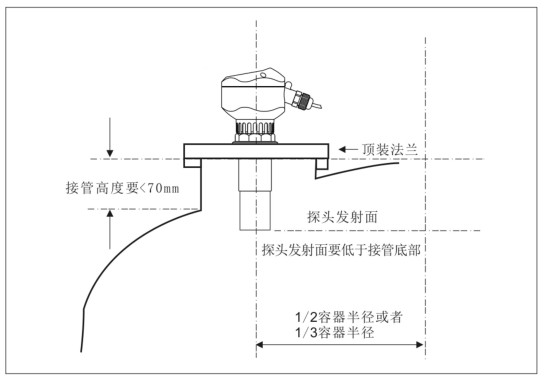

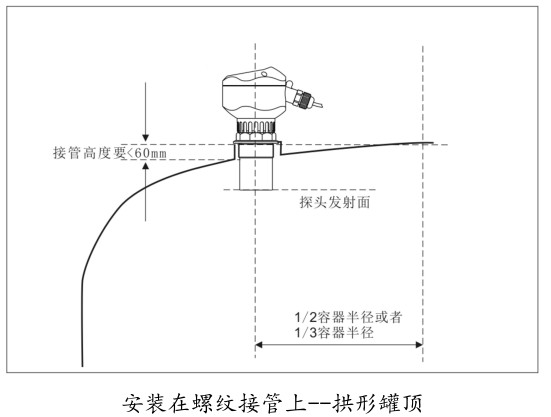

2、拱形罐頂的安裝
對于拱形罐，儀表最好不要安裝在罐頂中央，而是安裝在罐頂半徑的1/2或者2/3處(在滿足離罐壁一定距離的前提下)。對于超聲波脈沖來講，拱形罐頂就好像是一個凸透鏡，如果探頭安裝在凸透鏡的焦點上，那么它就會接收到所有虛假回波。因此應該盡量避免將傳感器探頭安裝在拱形罐頂中央。

在大多數的拱形罐頂上，接管加上法蘭的長度有150-180mm長度，而超聲波物位計的探頭螺紋以下都沒有這么長的(可以向我公司定制加長型探頭，以使探頭發射面低于接管底部)。在這樣的情況下，我們需要注意接管直徑和接管長度的比例關系。

序號	接管長度	接管內徑最小尺寸	備注
1	150mm	100mm	接管內壁無毛刺、凸起物，上下垂直，焊縫都要做拋光處理。接管和罐頂連接處要做從接管內向外的45℃斜角拋光。
2	200mm	120mm
3	250mm	150mm
4	300mm	180mm
5	400mm	240mm

3、開口容器的安裝

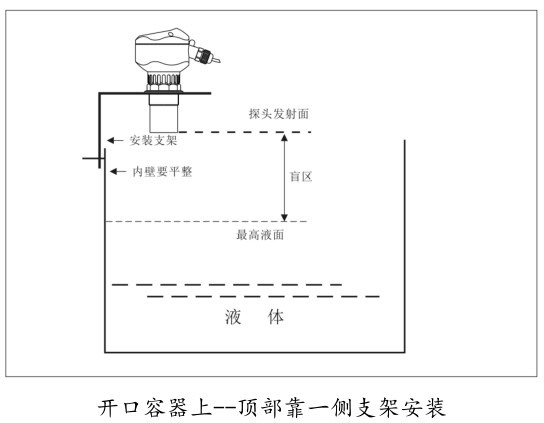

對于開口容器，可以使用支架安裝，要注意支架的承重能力，讓傳感器與容器壁之間保持一定距離。如果開口容器或者料倉內壁上下是平整的，沒有掛料的情況出現，也沒有任何的其他的物體在內壁上，那么傳感器離容器壁的距離詳見下表：

最大量程	離壁距離
5米	0.5米
10米	1.0米
15米	1.5米
20米	2.0米
25米	2.5米
30米	3.0米

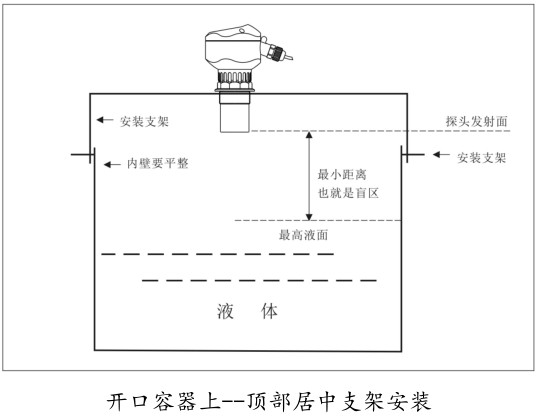

由于開口容器沒有聚焦效應，可以把傳感器安裝在容器的正中間。

三）超聲波液位計安裝完畢后的注意事項

1、設備安裝完畢，首先必須給儀表的接地端子真正接到大地上，不要跟其他設備共用地線端子，必須真正單獨接地，不要與電氣箱或者儀表箱的公用地接地。

2、超聲波物位計在與變頻器、PLC 等有干擾的設備連接時，電源部分要加隔離變壓器，信號部分要加信號隔離器，并做可靠接地處理。

3、信號線不可與動力線、電源線在同一個線槽內，要單獨穿金屬管安裝，或者是遠離動力線和電源線安裝，在沒有穿管安裝的前提下，距離動力線、電源線距離至少1米以上。
