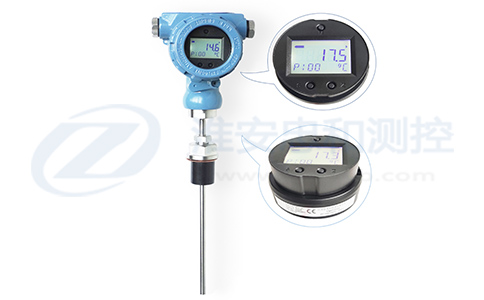

智能一體化溫度變送器

　　ZH-SBW智能一體化溫度變送器用于熱電阻（RTD）、熱電偶（TC）傳感器輸入，并將其信號轉換為二線制4~20mA DC 的電流信號傳輸給顯示儀、記錄儀、PLC、DCS等實現對溫度的測量和控制。智能一體化溫度變送器是一款抗干擾性能很好的溫度變送器,其在環境復雜的干擾環境中使用基本可以排除小功率變頻器、電機、對講機、高壓電源等對其測量輸出信號的干擾，智能型溫度變送器可通過HART協議手操器組態，是現代工業現場、科研院所溫度測控的更新?lián)Q代產品，是集散系統、數字總線系統的常用產品。
智能一體化溫度變送器應用場合：
1. 智能溫度變送器帶HART協議，用于將各種輸入信號轉換為4~20mA線性輸出信號
2. 輸入：熱電阻（RTD）、熱電偶（TC）
智能一體化溫度變送器產品特點：
1.帶高亮多參數液晶顯示，表頭可旋轉
2.通過HART協議，使用PDA手操器或PC進行組態
3.熱電阻輸入種類更多，多達11種
4.熱電偶輸入種類覆蓋廣泛
5.精度高，內置冷端補償
6.電氣隔離2000VAC，抗干擾性能強
7.智能可編程：
輸入：熱電阻（RTD）、熱電偶（TC）、 輸出：4~20mA
智能一體化溫度變送器輸入信號類型：

型號	類型	測量范圍	最小測量范圍
熱電阻（RTD）	Pt100	-200℃~850℃	10K
	Pt500、Pt1000	▲-200℃~250℃	10K
	Cu50、Cu100	-50℃~150℃	10K
	Ni100	-60℃~180℃	10K
	Ni500	▲-60℃~180℃	10K
	Ni1000	▲-60℃~150℃	10K
熱電偶（TC）	B	0~1820Ω	500K
	E	-270~1000℃	50 K
	J	-210~1200℃	50K
	K	-270~1372℃	50K
	N	-270~1300℃	50K
	R	-50~1768℃	500K
	S	-50~1768℃	500K
	T	-270~400℃	50K
▲需特殊定制

智能一體化溫度變送器信號輸出技術參數：
1.輸出信號：4~20mA輸出疊加HART協議
2.最大負載：max.（V電源-7.5V）/0.022A（電流輸出）
3.測量方式：溫度—線性
4.電氣隔離：U=2000VAC 抗干擾能力強
5.電路限制：≤22mA
6.響應時間：≤1S
7.飽和電流：低端3.8mA；高端20.5 mA
報警電流：傳感器損壞或傳感器斷路輸出為3.6mA或22mA（熱電偶TC除外）
智能一體化溫度變送器環境條件：
1.環境溫度：-40~50℃
2.儲藏溫度：-40~55℃
3.冷       凝：允許
4.防護等級：IP65、防塵、防噴水
5.抗 震 性：4g/2~150Hz
6.電壓影響：忽略不計
7.防爆等級：EXdiiCT4~6  粉塵防爆  證書編號：CNEx21.1024X
智能一體化溫度變送器測量精度：
1.表頭顯示精度：0.2% |≤0.2℃ 或 0.08％（特殊）
2.測量精度與所設的測量范圍有關
電源
供電電壓：U=7.5V~45V
智能一體化溫度變送器產品選型：

型號	類別	感溫元件材料	現場顯示	安裝固定方式	接線盒形式	保護管直徑	隔爆標志	內芯結構	保護管特征	說 明
ZH-SBW										智能一體化溫度變送器
	R									熱電偶
	Z									熱電阻
		N								熱電偶分度號：K
		P								熱電偶分度號：S
		R								熱電偶分度號：B
		M								熱電偶分度號：N
		E								熱電偶分度號：E
		F								熱電偶分度號：J
		C								熱電偶分度號：T
		P								熱電阻-Pt100
		C								熱電阻-Cu50
			H							帶HART協議不帶現場顯示
			YH							帶HART協議（液晶）
				1						無固定裝置
				2						固定螺紋
				3						活動法蘭
				4						固定法蘭
				5						直角活動法蘭
				6						錐形固定螺紋 （S、R、B無）
				7						卡套螺紋
				T						特殊要求
					3					防水式
					4					防爆型
						0				Ф16
						1				Ф12
						T				特殊管徑
							B			隔爆型
								無		普通元件
								K		鎧裝元件
										空白為304材質
									F	防腐型材質:316
									F4	防腐型:不銹鋼襯四氟
									N	耐磨型
									T	特殊要求
ZH-SBW	Z	P	YH	2	4	0	B	K	F	典型型號選型
