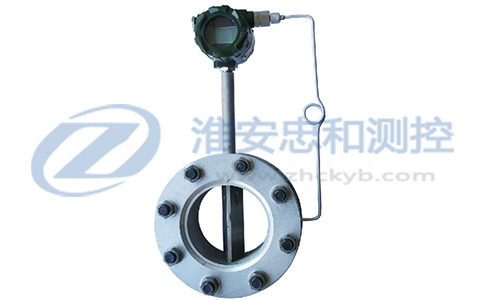

帶溫壓補償一體式渦街流量計

     ZH-LU系列帶溫壓補償一體式渦街流量計主要用于工業管道介質流體的流量測量,如氣體、蒸氣等多種介質。一體式渦街流量計的特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。本儀表采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量。
     一體式渦街流量計VSF輸出的脈沖頻率信號不受流體物性和組分變化的影響，即儀表系數在一定雷諾數范圍內僅與旋渦發生體及管道的形狀尺寸等有關。但是作為流量計在物料平衡及能源計量中需檢測質量流量，這時流量計的輸出信號應同時監測體積流量和流體密度，流體物性和組分對流量計量還是有直接影響的。渦街流量計便是依據卡門旋渦原理進行封閉管道流體流量測量的新型流量計。因其具有良好的介質適應能力，無需溫度壓力補償即可直接測量蒸汽、空氣、氣體、水、液體的工況體積流量，配備溫度、壓力傳感器可測量標況體積流量和質量流量，是節流式流量計的理想替代產品。
   為提高渦街流量計的耐高溫及抗振動性能，ZHLUG改進型渦街流量傳感器因其獨特的結構和選材使該傳感器可在高溫（350℃）、強振動（≤1g）的惡劣工況下使用。
   在實際應用中，往往最大流量遠低于儀表的上限值，隨著負荷的變化，最小流量又往往會低于儀表的下限值，儀表并非工作在它的最佳工作段，為了解決這一問題，通常采用在測量處縮徑提高測量處的流速，并選用較小口徑的儀表以利于儀表的測量，但是這種變徑方式必須在變徑管與儀表間有長度為15D以上的直管段進行整流，使加工、安裝都不方便。縱斷面形狀為圓弧的LGZ變徑整流器，具有整流、提高流速及改變流速分布多重作用，其結構尺寸小，僅為工藝管內徑的1/3，與渦街流量計作成一體，不僅不需要另外附加一段直管段，還可以降低對工藝管直管段的要求，安裝非常方便。
   為了使用方便，電池供電的本地顯示型渦街流量計采用微功耗高新技術，采用鋰電池供電可不間斷運行一年以上，節省了電纜和顯示儀表的采購安裝費用，可就地顯示瞬時流量、累積流量等。溫度補償一體型渦街流量計還帶有溫度傳感器，可以直接測量出飽和蒸汽的溫度并計算出壓力，從而顯示飽和蒸汽的質量流量。溫壓補償一體型帶有溫度、壓力傳感器，用于氣體流量測量可直接測量出氣體介質的溫度和壓力，從而顯示氣體的標況體積流量。
◆測量介質： 氣體、液體、蒸氣
◆口徑規格 法蘭卡裝式口徑選擇15、20、 25、32、40、50、65、80,100、125、150、200、250、300
◆法蘭連接式口徑選擇15、20、 25、32、40、50、65、80,100、125、150、200、250、300、特殊訂制：350、400、500、600
◆流量測量范圍 正常測量流速范圍 雷諾數1.5×104～4×106；氣體5～50m/s; 液體0.5～7m/s
正常測量流量范圍 ：氣體流量測量范圍； 蒸氣流量范圍

口徑 （mm）	流量范圍m³/h
	氣體	蒸汽
DN15	5.0~12	5.0~12
DN20	6~30	6~30
DN25	10~50	10~50
DN32	12~120	12~120
DN40	20~200	20~200
DN50	30~300	30~300
DN65	50~500	50~500
DN80	80~800	80~800
DN100	120~1200	120~1200
DN125	200~2000	200~2000
DN150	300~3000	300~3000
DN200	500~5000	500~5000
DN250	800~8000	800~8000
DN300	1100~11000	1100~11000

◆測量精度：1.5級 2.5級
◆被測介質溫度:常溫-25℃～100℃
                         高溫-25℃～150℃； -25℃～250℃；
◆輸出信號：脈沖電壓輸出信號 高電平8～10V 低電平0.7～1.3V
                    脈沖占空比約50%,傳輸距離為100m
                    電流遠傳信號4～20mA,傳輸距離為1000m
◆儀表使用環境溫度:-25℃～+55℃ 濕度:5～90% RH50℃
◆電源DC24V或鋰電池3.6V
◆防爆等級 EXdIIbT4~6   EXdIICT4-6
◆防護等級 IP65
帶溫壓補償一體式渦街流量計選型：

型號	口徑			流量范圍m³/h
				氣體				蒸汽
ZHLU-15	DN15			3.0~12				3.0~12
ZHLU-20	DN20			6~30				6~30
ZHLU-25	DN25			9~55				10~85
ZHLU-32	DN32			12~120				14~140
ZHLU-40	DN40			20~200				22~220
ZHLU-50	DN50			30~300				35~350
ZHLU-65	DN65			50~500				60~600
ZHLU-80	DN80			80~800				86~860
ZHLU-100	DN100			120~1200				135~1350
ZHLU-125	DN125			200~2000				210~2100
ZHLU-150	DN150			300~3000				300~3000
ZHLU-200	DN200			500~5000				550~5500
ZHLU-250	DN250			800~8000				850~8500
ZHLU-300	DN300			1100~11000				1250~12500
	代號	功能
	Y	帶溫壓補償
		代號	輸出信號
		F0	脈沖輸出
		F1	4-20mA輸出（二線制）
		F2	4-20mA輸出（三線制）
		F3	4~20mA輸出+RS485通訊接口
		H	選配HART協議功能
			代號	被測介質
			J2	氣體
			J3	蒸汽
				代號		連接方式
				L1		法蘭卡裝式
				L2		法蘭連接式
				LW		螺紋連接式（適合口徑DN50內）
				WS		卡盤連接式（適合口徑DN65內，壓力＜0.6MPa 常溫）
				代號	精度
				E2	1.5級
				E3	2.5級（DN15；DN20）
					代號	介質溫度
					T1	常溫
					T2	高溫
					T3	蒸汽
						代號	耐壓等級
						P1	1.6MPa
						P2	2.5MPa
						P3	4.0MPa
							代號	供電方式
							D1	內部3.6V供電（不帶輸出）
							D2	DC24V供電
								代號	法蘭材質
								B1	不銹鋼
								B2	碳鋼
